Fast alle Bauelemente-Unterlagen sind heutzutage im Web vorhanden. Hier sind nur ausgewählte BE-Informationen zu finden, die bei der Schaltungsentwicklung aus anderen Quellen nicht verfügbar waren. Den Hauptteil bildet eine Link-Liste zu Datenblättern der ehemaligen DDR-Elektronik, die lokal auf dieser Web-Site abgelegt sind.
MOSFETs
SMY52
Power Mosfet Switch IRSF3010
Messungen am IRSF3010
IRSF3010 als Millivolt-Schalter
Millivolt-Schalter mit Transister
Data Sheets
Data Sheets zur DDR-Elektronik
MOSFETs
SMY52
Power Mosfet Switch IRSF3010
Messungen am IRSF3010
Bei der Suche nach einem elektronischen Schalter, über dem im geschlossenen Zustand möglichst keine Spannung mehr vorhanden ist, wurde ich auf den Power Mosfet Switch IRSF3010 aufmerksam.
Eigenschaften und Maximalwerte
- Zahlreiche Schutzschaltungen (Drain-Strom, Temperatur, Gate-Spannung, DS-Spannung)
- Drain-Source-Spannung 50 V, Drain-Source-Strom 11 A, Verlustleistung 40 W
- Geringer Drain-Source-ON-Widerstand 80 mΩ
- Geringe Schwellenspannung 2 V
- Gehäuse SMD-220 (IRSF2010S) oder TO-220AB (IRSF3010)
Weitere technische Daten siehe Datenblatt.
Der Mosfet ist für das Schalten hoher Leistung optimiert und durch die zahlreichen Schutzschaltungen sehr robust in der Anwendung. Der Mosfet besticht aber durch einige Parameter, die schließlich näher untersucht wurden.
Mir kam es vor allem auf die Restspannung im ON-Zustand an, da eine Mess-Spannung von nur 200 mV gegen GND durch eine Rechteck-Impulsfolge geschaltet werden sollte. Das folgende Diagramm zeigt, wo genau die Einschaltschwelle liegt.
Hinweis
Der IRSF3010 hat einen Eingang Vin, der nicht direkt zum Gate führt. Vereinfacht wird aber im Folgenden dieser Eingang dem Gate gleichgesetzt, da Vin funktionell dem üblichen Mosfet-Gate entspricht.
Die Messung erfolgte zwar nur exemplarisch, aber man kann davon ausgehen, dass weitere Mosfets der gleichen Charge ähnliche Werte zeigen. Bei Ugs = 2,2 V ist der Mosfet auch bei einer Drain-Spannung von nur 1 V nahezu restlos eingeschaltet.

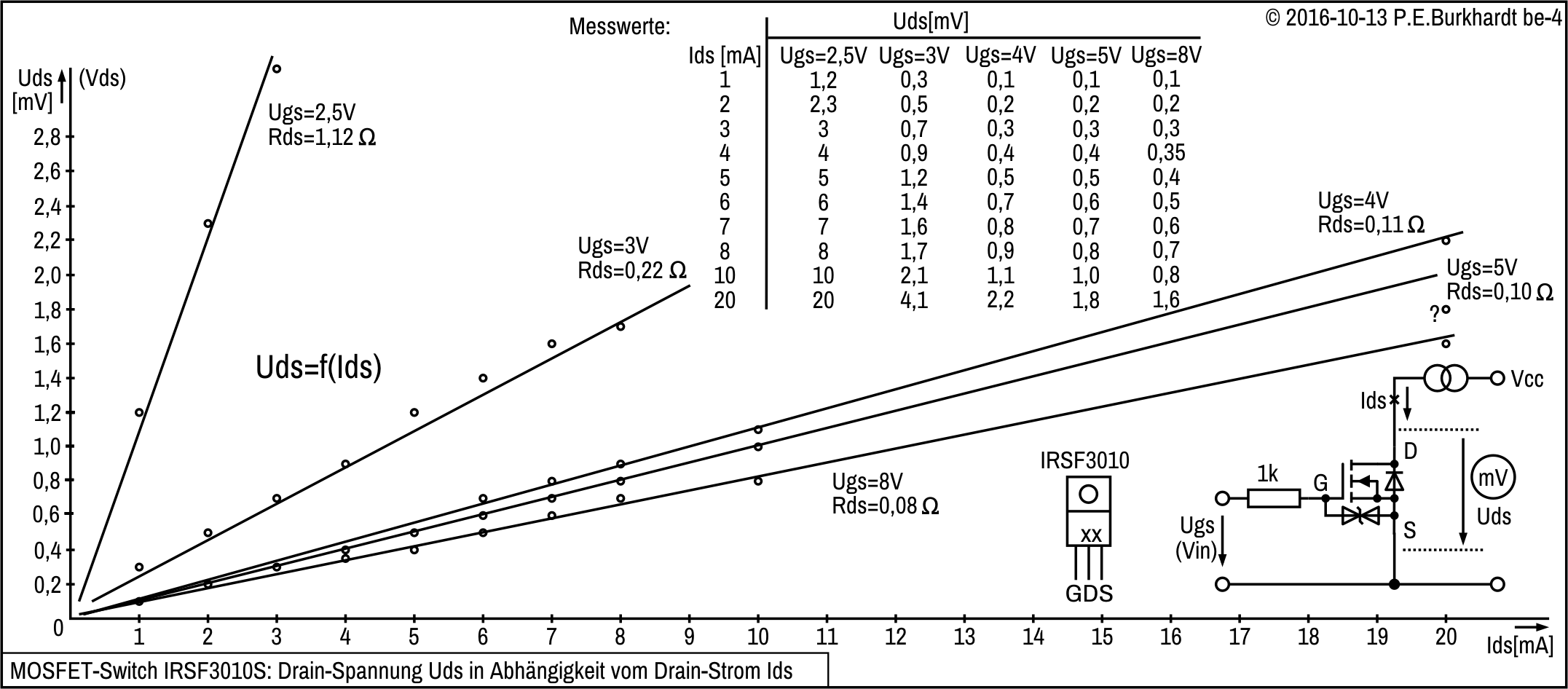

Noch deutlicher wird aber das Einschaltverhalten, wenn bei verschiedenen Gate-Spannungen der Drain-Strom gemessen wird. Das folgende Diagramm gibt die eigentlich wichtigste Auskunft, ob sich der Mosfet zum Schalten kleiner Spannungen eignet.
Eine Gate-Spannung von 2,5 V ist noch zu wenig. Aber schon bei 5 V (der Hälfte der maximal zulässigen Gate-Spannung von 10 V) sinkt der ON-Widerstand auf 0,1 Ω ab. Das bedeutet, bei 200 mV geschalteter Spannung verbleiben bei z.B. 1 mA Drainstrom (entsprechend Innenwiderstand der 200mV-Quelle) nur 0,1 mV gegenüber GND. Das ist mit keinem anderen Bauelement (außer Relais) zu erreichen. Transistoren haben ON-Spannungen um die 100 mV, selbst im Inversbetrieb immer noch um die 5 mV.
IRSF3010 als Millivolt-Schalter
Millivolt-Schalter mit Transister
Fazit
Der Leistungs-Mosfet IRSF3010 eignet sich hervorragend zum sauberen Schalten auch kleiner Spannungen, wenn der Strom genügend klein bleibt. Einziger Nachteil wäre die bauartbedingte Größe. Das spielt aber eine untergeordnete Rolle.
Eine Alternative ist ein Kleinleistungstransistor im Inversbetrieb. Mit dem npn-Transistor 2N3904 ist aber mit dem 20-fachen Spannungswert im eingeschalteten Zustand zu rechnen (0,6 mV), verglichen mit dem smarten Power Switch IRSF3010 (0,03 mV).
Data Sheets
Data Sheets zur DDR-Elektronik
Aktuelle Datenblätter und andere Produktunterlagen zu elektronischen Bauelementen und Geräten sind im Web vielfältig verfügbar. Allerdings hat sich gezeigt, dass beim Einsatz von älteren Bauelementen aus der ehemaligen DDR oft die benötigten Unterlagen nicht so leicht auffindbar sind.
Deshalb entstand die folgende Data-Sheet-Sammlung. Natürlich ist die Sammlung nicht vollständig. Auch sind Bauelemente enthalten, die zwar in Entwicklung waren, aber nie im größeren Umfang eingesetzt wurden. Auch die Daten der Bauelemente haben sich oft noch während der Produktion geändert. Die Unterlagen sind deshalb kritisch zu betrachten. Viele der Bauelemente werden heute noch (2014) unter anderer Typenbezeichnung gefertigt. Eine Vergleichsliste existiert auf dieser Website nicht, ist aber im Web zu finden.
Alle Links der folgenden Liste führen zu PDF-Dateien auf dieser Website. Externe Links sind nicht vorhanden (entsprechend den Grundsätzen dieser Site).
Data-Sheet-Liste zur DDR-Elektronik (
lokal)
_Family_CMOS-ICs _Family_HCT-ICs _Family_LS-TTL-ICs _Liste_DDR-BE _VL_DDR-Transistoren_International 0,5St1,1,0St1,1,5St1,2,0St1,2,5St1,3,0St1,3,5St1,4,0St1 0,5St10,1,0St10,1,5St10,2,0St10,2,5St10,3,0St10,3,5St10,4,0St10 2GA109,2GA113,4GA114 A109C,B109C,A110C,B110C A109D,B109D(uA709) A110D,B110D A202D A210E,A210K(TBA810) A211D A220D A223D,A224D A223D A224D,TBA120T_hfo A225D A231D A232D A240D A241D A244D A250D A255D A270D A273D A274D A277D A281D A283D A290D A301D,A301V A301D,A301W A302D A321G A1524D A1670VD A1818D A2000V,A2005V A2014DC A2030H,A2030V A3048DC A3501D A3510D,MDA3510,TDA3510 A3520D A4100D A4510D A4511D A4555D A4565D A4580D AN_U111,U112 AN_U125D_mee B20-15,B40-35,B80-70,B125-110,B250-220 B20C25,B20C120,B20C400,B25C25,B25C120,B25C400 B20C25,B25C25,B20C200,B25C200,B40C80,B50C80 B20C200,B25C200,B40C80,B40C250,B50C80,B50C250 B20C500,B25C500,B30C500,B20C750,B25C750,B30C750,B20C1000,B25C1000,B30C1000 B20C500,B25C500,B30C500 B20C750,B25C750,B30C750 B20C1000,B25C1000,B30C1000 B060,B061,B062,B063,B064,B080,B081,B082,B083,B084 B165H,B165V,L165_hfo B165H,B165V B176D,B177D B222D B250C30,B300C30 B250C90,B250C135 B260 B290VG B303D,B304D,B305D,B306D,B306D,B303SF,B304SF,B305SF,B306SF B303D,B304D,B305D,B306D,B306S B308D,B318D B315,B325,B360,B380 B331G B340D,B341D,B342D B384D B385D B386D B390D B391D B411DD B451G,B452G,B453G B460G B461G,B462G B466GA B467G B511,AD590_hfo B511N B555D,B556D B589,AD589_hfo B589N B611,B615,B621,B625,B631,B635,B761,B765,B861,B865,B2761,B2765,B4761,B4765 B654D B2600DG B2765S B2960VG B3040DA B3718VC B3870D B3925DD B4002D B4206D B4207D B4211D BD1 BSY34 C500D,C501D,C502D C500D,C501D C502D C504D C520D C560C C565C,C5650C C570C,C571C C574C C670C,C670Cn C5658D C7136D D1,D8,D16,D18 D06A D100C,D103C,D110C,D120C,D126C,D130C,D140C,D150C,D151C,D153C,D154C D160C,D172C,D181C,D191C,D195C D200C,D210C,D220C,D230C,D240C,D251C,D274C D345D,D346D,D347D,D348D,E345D,E346D,E347D,E348D D345D,D346D,D347D,D348D,E345D,E346D,E347D,E348D_hfo D410D D716X_azb D4803DC D6221VC DAC32 DL000D,DL000DG,DL000S DL002D,DL002DG,DL002S DL003D,DL003DG,DL003S DL004D,DL004DG,DL004S DL005DC DL008D,DL008DG,DL008S DL010D,DL010DG,DL010S DL011D,DL011S DL014D,DL014S DL016DC DL020D,DL020DG,DL020S DL021D,DL021S DL026D DL030D,DL030DG,DL030S DL032D,DL032S DL037D,DL037S DL038D,DL038S DL040D,DL040S DL051D,DL051S DL074D,DL074S DL083D DL086D,DL086S DL090D,DL090S DL093D,DL093S DL112D,DL112S DL123D,DL123S DL132D,DL132S DL155D,DL155S DL164D,DL164S DL175D,DL175S DL192D,DL192S DL193D,DL193S DL194D,DL194S DL251D,DL251S DL253D,DL253S DL257D,DL257S DL259D,DL259S DL295D,DL295S DL299D DL374D DL540D DL541D DL2631D,DL2631S DL2632D,DL2632S DL8121D DL8127D DL8640DC,DL8640S DL8641DC DL75113DC DLxxxx-Low-Power-Schottky-TTL DS140DC DS157DC DS2510DC DS2610DC DS8205D DS8212D DS8216D DS8282D,DS8283D DS8286D,DS8287D DS8601DC DS8609DC DS8638DC DS80612DC E12C5,E25C5,E37C5,E12C10,E25C10,E37C10,E500C10 E20C60,E25C60,E50C60,E60C70,E75C70,E100C40,E125C40 E20C60,E25C60,E50C100,E50C200,E60C70,E75C70,E80C125,E100C40,E125C40 E310D_azb E412D E435E E500C15,E625C15 E2250C2,5,E3000C2,E3750C2,E4500C1,7,E6000C1,5 E3500C15 ExxxC3,ExxxC5,ExxxC10 FAR03A,FAR04A,FAR06A,FAR08A,FAR09A,FAR11A FAT02B,FAT07B,FAT12B GA100,GA101,GA102,GA103,GA104,GA105,GA108 GAY60,GAY61,GAY62,GAY63,GAY64,GAZ16 GAZ17 GC100,GC101,GC112,GC116,GC117,GC118,GC121,GC122,GC123,GC301 GC101 GC112 GC115 GC116 GC117 GC118 GC121 GC122 GC123 GC301 GD100 GD110 GD120 GD125 GD130 GD150 GD160,GD170,GD175,GD180 GD160 GD170 GD175 GD180 GD240,GD241,GD242,GD243,GD244 GD240 GD241 GD242 GD243 GD244 GF100,GF105,GF145,GF147 GF100 GF105 GF120 GF121 GF121b GF122 GF122b GF126 GF128 GF130 GF131 GF132 GF139 GF145 GF146 GF180 GF181 GP119,GP120,GP121,GP122 GS109,GS111,GS112,GS121,GS122 GS109 GS111 GS112 GS121 GS122 GY099,GY100,GY101,GY102,GY103,GY104,GY105 KG70 KG73 L110C L133C L211C L220C M20C120,M25C120,M60C140,M75C140,M80C80,M100C80 M20C120,M25C120,M760C140,M75C140,M80C80,M100C80 M500C30,M625C30 MB101 MB104 MB105 MB106,MB110,MB111,MB123,MB125 MB106 MB110 MB111 MB123 MB125 MB126 MB130,MB131,MB132,MB133,MB134,MB135 MB133,MB134,MB135 MDD16,MDD25,MDD40 MQE10 SA301,SA412 SA403,SA404 SA403 SA412 SA418 SAL41,SAL43,SAL45 SAM42,SAM43,SAM44,SAM45,SAM62,SAM63,SAM64,SAM65 SAY12,SAY16,SAY17,SAY18,SAY20,SAY30,SAY32,SAY40,SAY42 SAY12,SAY16,SAY17,SAY18,SAY20,SAY30,SAY32,SAY40,SAY62,SAY73,SA403,SA412,SA418 SAY12,SAY16,SAY17,SAY18,SAY20,SAY73 SAY30,SAY32,SAY40,SAY42 SAZ12,SAZ13,SAZ54,SAZ61,SAZ71 SC116,SC117,SC118,SC119 SC206,SC207,SC236,SC237,SC238,SC239 SC236,SC237,SC238,SC239 SC307,SC308,SC309 SCE237,SCE238,SCE239 SCE307,SCE308,SCE309 SCE535,SCE536,SCE537,SCE538,SCE539,SCE540 SCE535,SCE537,SCE539,SCE536,SCE538,SCE540 SCE535,SCE537,SCE539 SCE536,SCE538,SCE540 SD168 SD335,SD337,SD339,SD336,SD338,SD340 SD345,SD347,SD349,SD346,SD348,SD350 SD401-SD410 SD451-SD460 SD600,SD601,SD602 SD802 SD812 SF016,SF018 SF116,SF117,SF118,SF119 SF121,SF122,SF123,SF126,SF127,SF128,SF129 SF126,SF127,SF128,SF129 SF131,SF132,SF136,SF137,SF150 SF136,SF137 SF215,SF1216,SF225,SF235,SF240,SF245 SF225,SF235,SF245 SF225 SF235 SF245 SF357,SF358,SF359,SF369 SF357,SF358,SF359 SF369 SF816,SF817,SF818,SF819,SF826,SF827,SF828,SF829 SF816,SF817,SF818,SF819 SF826,SF827,SF828,SF829 SFE225 SFE235 SFE245 SFE250,SFE292,SFE517,SF569,SF570 SFE250 SFE255,SFE235,SFE245 SFE292 SFE517 SFE569 SFE570 SM103,SM104 SM103 SM104 SM200 SME992,SME994,SME996 SMY50,SMY51,SMY52,U105D SMY50 SMY51 SMY52,MEM517 SMY60 SP101,SP102,SP103 (2) SP101,SP102,Sp103,SP106,Sp114 SP101,SP102,SP103 SP104 SP104_azb SP105 SP106 SP107 SP107_azb SP109 SP109_azb SP114 SP116 SP117 SP119 SP121 SP123 SP124 SP211,SP212,SP213,SP215 SP211 SP212 SP213 SP215 SR101 SS106,SS108,SS109,SS216,SS218,SS219,SSY20,SS200,SS201,SS202 SS106,SS108,SS109 SS125,126 SS200,201,202 SS200,SS201,SS202,SS216,SS218,SS219 SS216,218,219 SSE200,201,202 SSE200,SSE201,SSE202,SSE216,SSE219 SSE216,219 SSE550,SSE551,SSE552,SSE560,SSE561,SSE562 SSE550,SSE551,SSE552 SSE560,SSE561,SSE562 SSY20 ST103 ST108 ST111,ST121 SU111 SU111_azb SU160,SU161,SU167,SU169 SU160 SU161 SU165 SU167,SU169 SU177 SU178,179 SU178,SU179_azb SU180 SU186,SU187,SU188,SU189 SU186,SU187,SU188 SU189,SU190 SU189,SU190_azb SU190,SU191,SU192,SU193 SU191,SU192 SU310,SU311,SU312 SU377,SU378,SU379,SU382,SU383,SU384 SU377,SU379 SU378,SU380 SU382,SU383,SU384 SU386,SU387,SU388,SU389,SU390 SU391,SU392,SU393 SU508,SU509,SU510,SU518,SU519,SU520 SU508,SU509,SU510 SU518,SU519,SU520 SY170,SY171,SY180 SY170,SY171 SY180 SY180A SY180xA,SY250 SY185 SY191,SY192 SY196,SY197 SY200,SY201,SY202,SY203,SY204,SY205,SY206,SY207,SY208,SY210 SY200-210,SY220-230 SY320,SY400 SY320 SY330 SY345 SY346,SY347 SY351 SY356 SY360,SY351,SY191,SY192,SY193,SY170,SY171,SY330,SY345,SY356,SY356,SY196,SY197,SY198 SY360,SY361 SY525,SY526 SY625 SY710,SY715,SY625 SY710 SY715 SZ501,SZ504,SZ505,SZ555,SZ506,SZ507,SZ508,SZ509,SZ510 SZ600 (2) SZ600 SZX18,SZX19,SZX21,SZ600 SZX18,SZX19,SZX21 SZX18 SZX19 SZX21 SZY20,SZY21,SZY22,SZY23 TS6,5,TS9,TS11,TS13,5,TS18,TS20 U32C20FC U74HCT00DK,U74HCT00S U74HCT02DK,U74HCT02S U74HCT03DK,U74HCT03S U74HCT04DK,U74HCT04S U74HCT08DK,U74HCT08S U74HCT20DK,U74HCT20S U74HCT21DK,U74HCT21S U74HCT32DK,U74HCT32S U74HCT74DK,U74HCT74S U74HCT86DK,U74HCT86S U74HCT138DK,U74HCT138S U74HCT172DK,U74HCT192S U74HCT175DK,U74HCT175S U74HCT193DK,U74HCT193S U74HCT241DK,U74HCT241S U74HCT242DK,U74HCT242S U74HCT243DK,U74HCT243S U74HCT245DK,U74HCT245S U74HCT253DK,U74HCT253S U74HCT257DK,U74HCT257S U74HCT257DK,U74HCT373S U74HCT374DK,U74HCT374S U74HCT533DK,U74HCT533S U74HCT534DK,U74HCT534S U74HCTxxxx-Logik U84C00DC_CPU U84C00-System U84C20DC_PIO U84C30DC_CTC U84C40DC_SIO U101D,U102D,U103D,U104D,U105D,U106D,U107D,U108D U125D U126D_fwe U131G U192D U214D U214D_azb U215D,U215D1,U225D,U225D1 U215D,U215D1,U225D,U225D1_azb U256D U256D_azb U311D,U352D U552C U713D,U713PF U739DC U804D U805D U806D U807D U807DC U880_azb U880-System,855,856,8563,857,858 U1001C U1011C U1021C,U1021D U1056D U1159DC U1311D U1600 U2164DC U2364D,U2365D U2616D U2632DC U2716C U2732CC U4050D_azb U4093D_azb U4541DG U4548DC U5300 U6264DG U6516DG,UL6516DG U7650DD U7660DC,U7660DG U8272D U8611DC,UL8611DC,Ub8830D,UB8831D,UB8860D,UB8861D U40098D_azb U40511D_azb U61000DC U61256DC U80601 U80606DC U80608 U80610 U80701FC U82062DC05 U82530DC,U8030DC U82536DC,U8036DC U82720D UA858D,UB858D_azb UB88xx,UB86xx,8820,8821,8830,8831,8840,8841,8860,8861,8611 UB8001C,UB8002D UB8010C-MMU UB8820M,UB8821M,UB8840M,UB8841M UL7211D,UP7211D US224D,VL224D,UL224D UX881XD,UX882XM,UX883XD_azb V10C60,V12C60,V30C70,V37C70,V40C40,V50C40 V10C60,V12C60,V30C70,V37C70,V40C40,V50C40_(2) V40xxD,4023,4027,4028,40289,4030,4034,4035,4042,4044,4048_azb V40xxD,V4001D,4007,4011,4012,4013,4015,4017,4019_azb V250C15,V300C15 V4001D,V4001S V4007D V4011D,V4011S V4012D,V4012S V4013D,V4013S V4015D V4017D V4019D V4023D,V4023S V4027D V4028D,V4028S V4029D V4030D,V4030S V4034D V4035D V4042D,V4042S V4044D,V4044S V4046D V4048D V4050D,V4050S V4051D V4066D,V4066S V4093D,V4093S V4520D V4531D V4538D V4585D V40098D V40511D VAQ10,VQA13,VQA23,VQA33 VAQ14,VQA24,VQA34 VAQ102,VQA202 VFE15-18,VFE15-20,VFE15-23,VFE15-17,VFE15-32,VFE15-37,VF15-X VQ120,VQ121,VQ123,VQ125 VQ120 VQ121 VQ123 VQ125 VQ130 VQ130_azb VQ135 VQ150 VQ170 VQ170_azb VQA10 VQA11,VQA11A,VQA12 VQA13,VQA23,VQA33 VQA14,VQA24,VQA34 VQA15,VQA25,VQA35 VQA16,VQA26,VQA36,VQA46 VQA17,VQA27,VQA37,VQA47 VQA18,VQA28,VQA38 VQA19,VQA29,VQA39,VQA49 VQA60,VQA70,VQA80 VQA101,201,301,VQA103,203,303 VQA101,VQA201,VQA301 VQA101,VQA201,VQA301_azb VQA103,VQA203,VQA303 VQB16,VQB17,VQB18,VQB26,VQB27,VQB28 VQB26,VQB27,VQB28 VQB26,VQB27,VQB28_azb VQB71,VQB71A,VQB73,VQC32,VQC32B VQB200,VQB201 VQC10 VQE11,VQE12 VQE13,VQE14 VQE21,VQE22,VQE23,VQE24 VQE21,VQE22 VQE23,VQE24 VQH200 VQH205,VQH206,VQH207,VQH604,MQH201,MQH202,MQH601,MQH602 VQH205,VQH206,VQH207 VQH604 Vxxxx-CMOS-Logik
